[방송통신대학교 컴퓨터과학과] 데이터베이스- 개체관계(E-R) 다이어그램



방송통신대학교 컴퓨터과학과의 3학년 전공과목 - 데이터베이스시스템의 학습정리 입니다.

개인 학습목적으로 교재를 참고하여 E-R 다이어그램에 대하여 서술했습니다.







---

데이터모델

개념적 데이터모델 현실 세계의 인식을 추상적인 개념으로 표현하는 과정 - 기획자

논리적 데이터모델 컴퓨터가 이해하고 처리가 가능하도록 컴퓨터 환경에 맞게 변환 - 개발자

---

개념모델링(업무의 추상화)

•  데이터의 구조의 뼈대에 해당 하는 핵심 엔티티를 도출하고 핵심 엔티티 들간의 관계를 개괄적으로 표현하는 단계

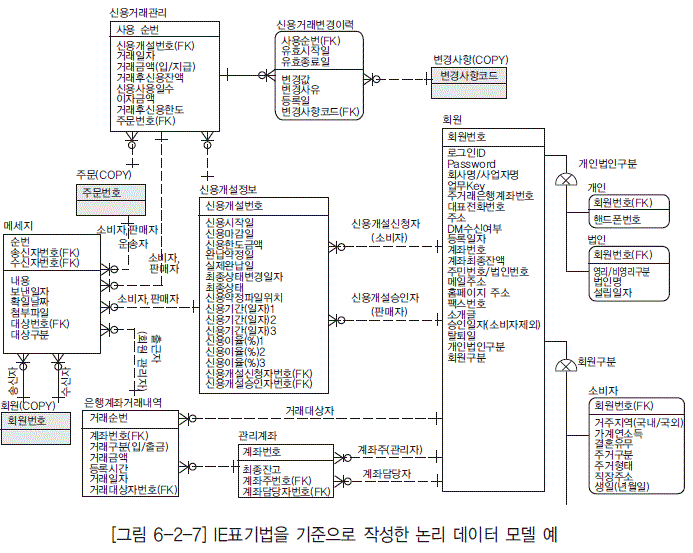

논리모델링

• 개념 모델링 단계에서 추출된 핵심 엔티티에 대한 설계를 구체화 하고 상세화 하는 단계
• 모든 업무를 구체적으로 ERD상에 그려내는 단계



물리모델링

• 특정 데이터 베이스에 맞도록 데이터 타입과 길이를 선정하고 데이터의 크기와 Access패턴을 분석하여 데이터를 분산하는 단계
  • 테이블 수직/수평분할
  • nBase는 알아서 수직/수평분할 벨런싱등을 자동으로 해줌(큐브리드만 지원, 차후 확장)
• 인덱스 실계/ 제약조건 설계, 성능을 위한 반정규화 설계

---

참조(개념모델링): https://victorydntmd.tistory.com/126

[DB이론] ER 모델( Entity Relation Model ) - 개념적 설계

참조(개념모델링) : https://m.blog.naver.com/gongtong/150135598792

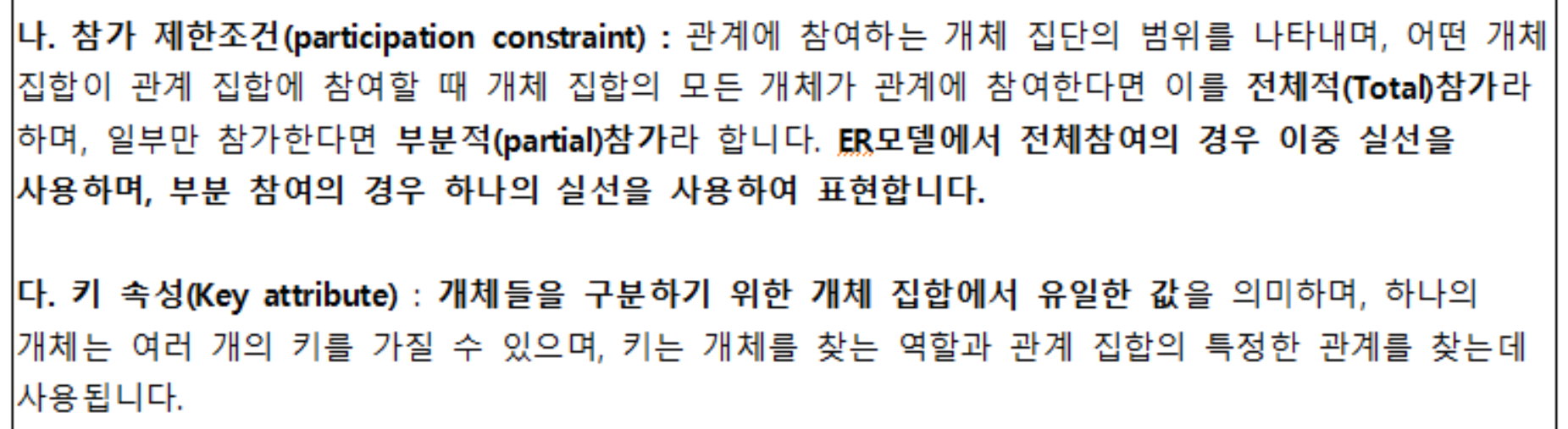

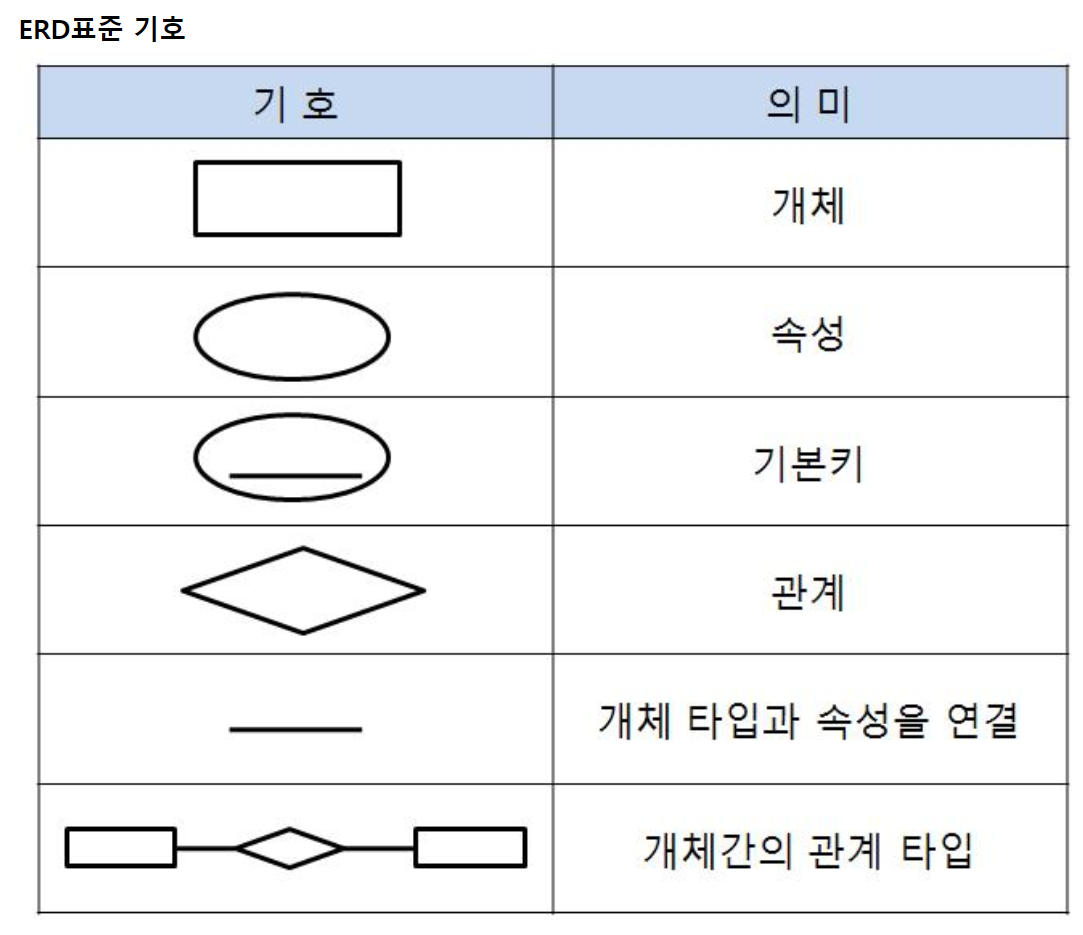

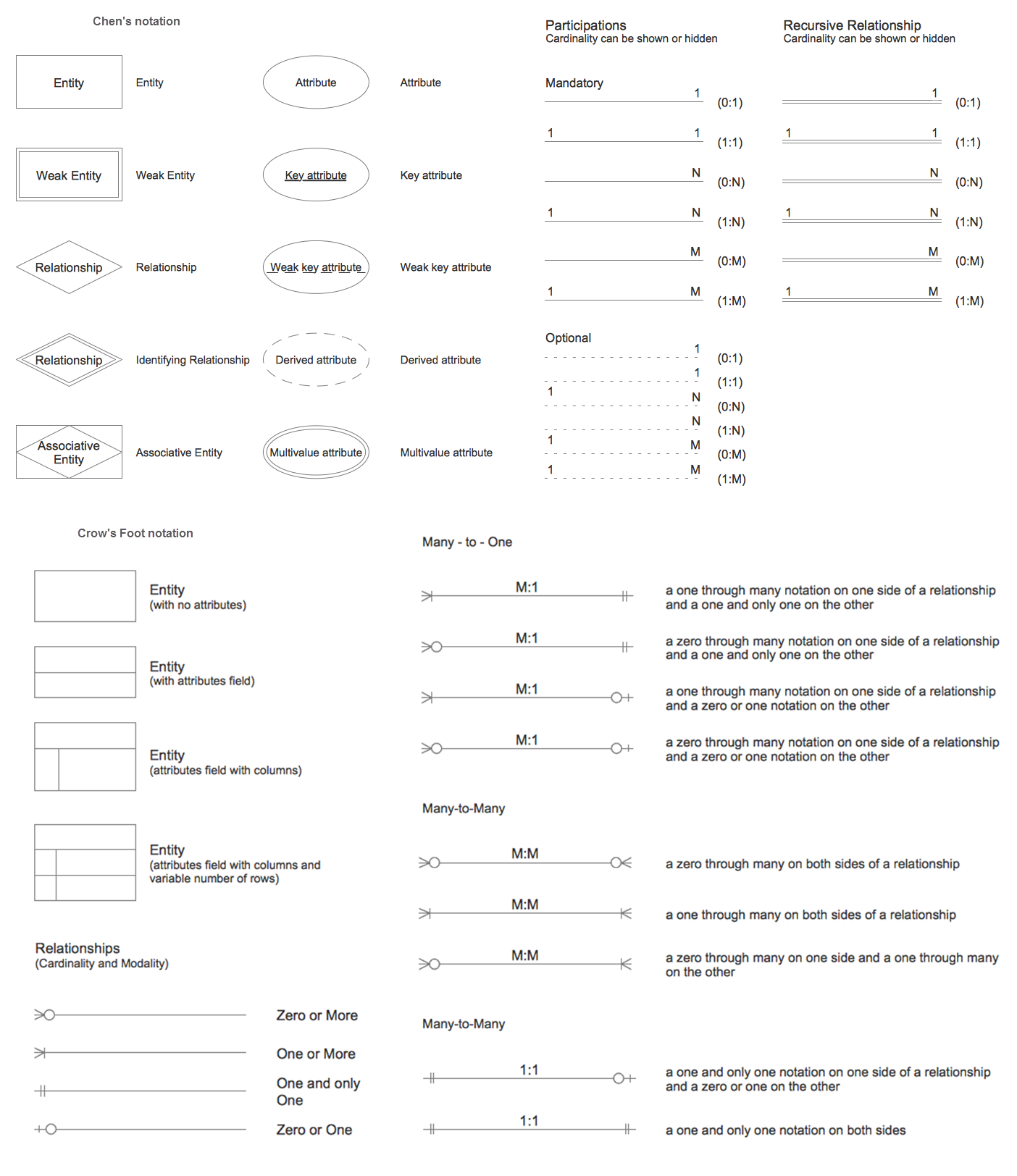

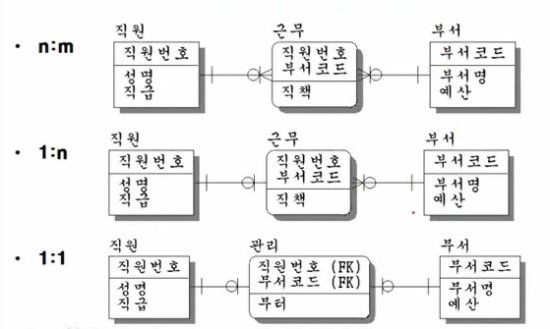

ER 다이어그램

참조 : http://www.dbguide.net/db.db?cmd=view&boardUid=12830&boardConfigUid=9&categoryUid=216&boardIdx=37&boardStep=1

데이터 전문가 지식포털 DBGuide.net

참조 : http://vnthf.logdown.com/posts/2016/03/18/650365

[DB] 데이터모델링 기초 « 호우의 블로그

ER다이어그램 툴 : https://www.conceptdraw.com/How-To-Guide/er-diagram-tool-for-OS-X

ER diagram tool for OS X | Professional ERD Drawing
