[SAP] Cloud Application Studio의 Screen 설명

SAP Cloud for Customer 솔루션의 기본 화면에 대한 설명입니다.

시스템의 사용자에 의한 데이터의 작성 및 관리는

아래에서 설명하는 User Interface(UI)상에서 진행하게 됩니다.



Bo를 생성하여 테이블을 구성한 후 bo를 오른쪽 클릭하여

Create New Screens를 진행합니다.

Thing - Based Navigation / Object - Based Navigation / Single Screen Seletion의 유형 중에서

용도에 따라 선택하여 화면을 구성합니다.

일반적으로 Thing - Based Navigation을 사용하며

7EA 화면( QC, QV , OWL, TI, TT, WCF, WCV )이 SET로 구성되어 생성됩니다.



UI Component에 관한 설명

---

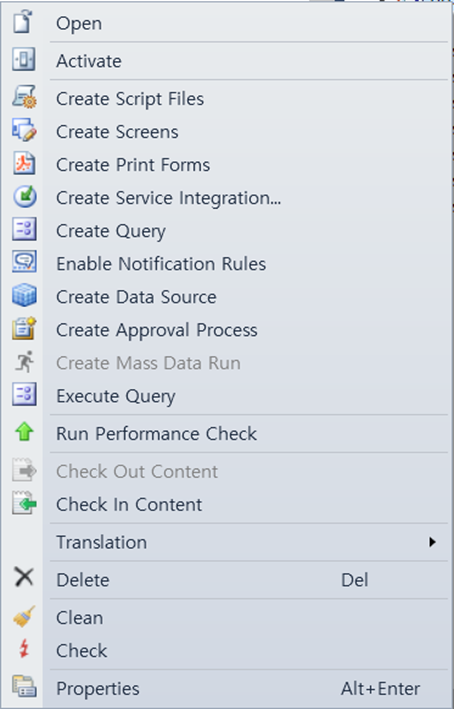

bo를 오른쪽클릭하면 수행 가능한 옵션을 볼 수 있다.

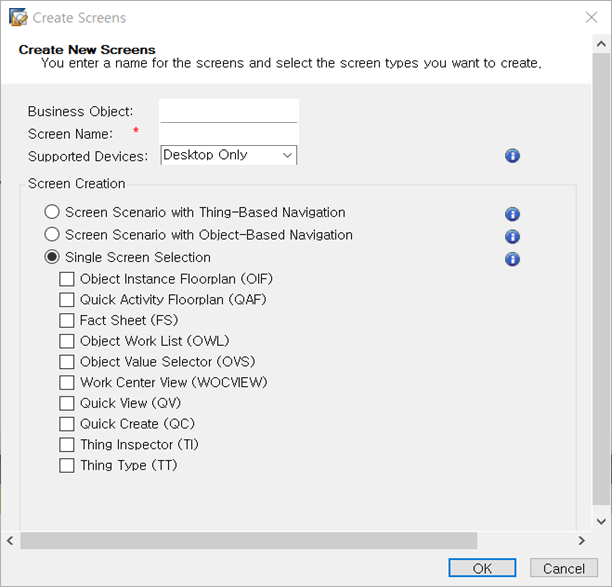

Create New Screens의 실제 화면



Quick Create Floorplan ( QC )

- BO에 데이터를 생성하는 화면 ( 필수적인 정보만을 등록하여 빠르게 추가가 가능 )

Quick View Floorplan ( QV )

- OWL화면에서 만들어진 데이터의 Alternative key(유일키)에 마우스 오버하면 해당하는 간략한 데이터를 확인 ( 미리보기 )

Object Value Selector ( OWL )

- 생성된 데이터를 조회 할 수 있는 화면

Thing Inspector Floorplan ( TI )

-  BO의 상세화면으로 해당 NODE나 하위 NODE 구성으로 표현 가능한 화면

Thing Type Floorplan ( TT )

- Thing-Based 화면들 사이에서 연결을 담당하는 화면. ( C4C 화면 왼쪽의 Quick Menu의 아이콘도 수정 가능 )

Work Center View ( WCV )

- 메인 메뉴의 하위 메뉴를 의미 OWL을 포함하고 있으며, WCF에 등록 되어야 화면을 사용자에게 표시

Work Center ( WoC )

- 별도의 메인 메뉴 Set을 만드는 Item ( 하위에 여러 개의 Work Center View 등록 가능 )

Object Value Selector(OVS)

- Input Filed에 연결하여 BO의 정보를 조회하는 화면 ( 별도의 작업이 없으면 ID를 호출 )
